ELEMENTOS USADOS EN LAS REDES DE ORDENADORES

LOS MEDIOS DE TRANSMISIÓN

La transmisión se realiza por ondas electromagnéticas. Existen dos tipos de medios físicos.

Guiados: las ondas van a través de cables:

  • Cables metálicos: suelen ser de cobre, y transmiten la información por impulsos eléctricos.
  • Cable de par trenzado.
  • Cable coaxial.
  • Cables de fibra óptica: de vidrio o plástico, y transmiten la información por haces de luz.

No guiados: dan soporte para que las ondas se transmitan por el aire.

  1. PAR TRENZADO (CABLE DE PARES)

    Para redes locales Ethernet es el más utilizado. También se llama TP o Twisted Pair. Está compuesto por uno o varios pares de cobre aislados y trenzados cubiertos por una funda protectora. Usa pulsos eléctricos para transmitir los datos.

    Ventajas:

    • Medio más económico.
    • Más cómodo, por menor tamaño y peso. Además se puede curvar y doblar.
    • Soporta muchos servicios: IEEE 802.3 Ethernet, IEEE 802.5 Token Ring, alarmas, etc.

    Desventajas:

    • Sensible a interferencias y ruidos, que reducen la velocidad. Esas interferencias pueden ser interferencias electromagnéticas o EMI.

    Para medir la potencia de una señal se utilizan los decibelios (db).

    • Db negativo: señal atenuada.
    • Db positivo: señal amplificada.

    La distancia máxima efectiva son 100 metros.

    CROSSTALK o diafonía: interferencia ocasionada entre pares procedentes de señales digitales transmitidas a través de pares de cableas adyacentes. El trenzado ayuda a disminuir este efecto.

    1. TIPOS DE CABLES DE PAR TRENZADO

      • Par trenzado no apantallado (UTP)

        Es el cable par trenzado normal, y se usa principalmente para instalaciones de red local. El número de pares mas habitual es 4, y cada par se identifica por un color.

        Ventajas: bajo coste y facilidad uso.

        Desventaja: mayor tasa de error.

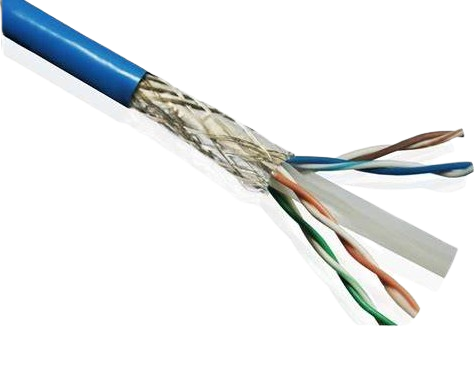

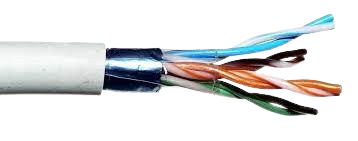

      • Par trenzado con pantalla global (FTP/SFTP)

        Cable de pares con pantalla conductora global trenzada, que ayuda a mejorar la protección frente a interferencias.

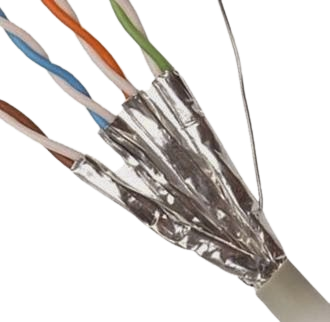

      • Par trenzado apantallados individualmente (STP)

        Cada par de cable lleva una pantalla protectora que mejora frente a interferencias.

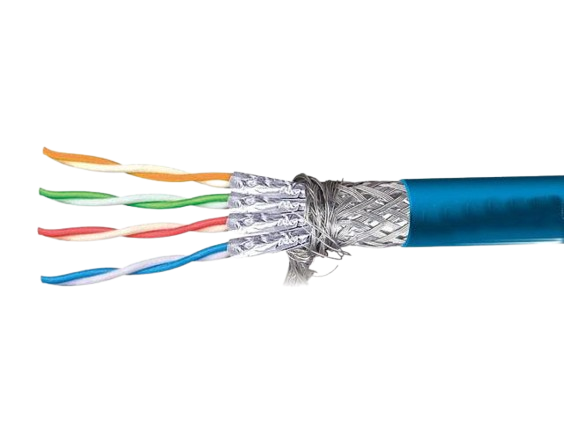

      • Par trenzado apantallado individualmente y con malla global (SSTP)

        Cada par de cables lleva una pantalla protectora, y después lleva otra de forma global, para evitar interferencias.

    2. CONECTORES

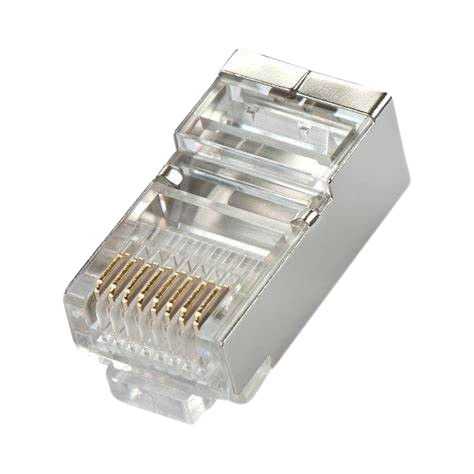

      • RJ-45 Macho: usado para cables de par trenzado (UTP). Tiene 8 pines de conexión.

      • RJ-49 Macho: usado para cables FTP y STP. Igual que RJ-45, pero tiene una chapa metálica que pone a tierra el apantallamiento de aluminio para evitar interferencias.

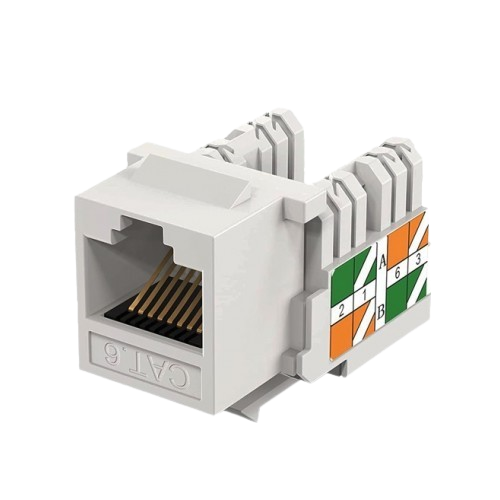

      • RJ-45 Hembra: toma de conexión de los machos. Adecuado para rosetas.

  2. SISTEMAS DE CABLE COAXIAL

    También transmite datos en forma de señal eléctrica. Tiene mejor blindaje que el UTP, así que tiene menos ruido, y puede transportar más datos.

    Pese a transportar más datos se ha sustituido por el UTP porque es más costoso, más difícil de instalar ya que es más gordo, y menos útil.

    1. TIPOS DE CABLE COAXIAL

      • Coaxial de Banda Base: se utiliza en transmisiones digitales para cables de 1 km, y puede alcanzar hasta 10 Mbps.

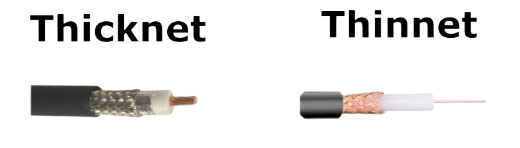

        • THICK (grueso): Norma 10 Base 5. Grandes distancias y velocidad, pero muy costoso.
        • THIN (fino): Norma 10 Base 2. Menos distancia y menos velocidad, y necesita regeneración de señal. El cable es más fino y por tanto es más barato.

      • Coaxial de banda ancha: se utiliza para transmisiones analógicas como televisión por cable. Distancias de 100 km y puede llegar hasta 6 Gbps.

    2. CONECTORES

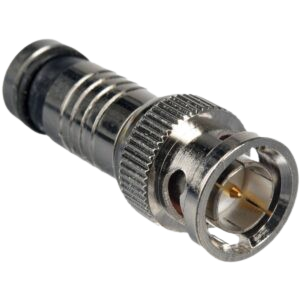

      • Conector utilizado: BNC, y en topología tipo Bus se utilizaba BNC-T.
      • Otros conectores son:

        • Conector F: común en televisión por cable y satélite.

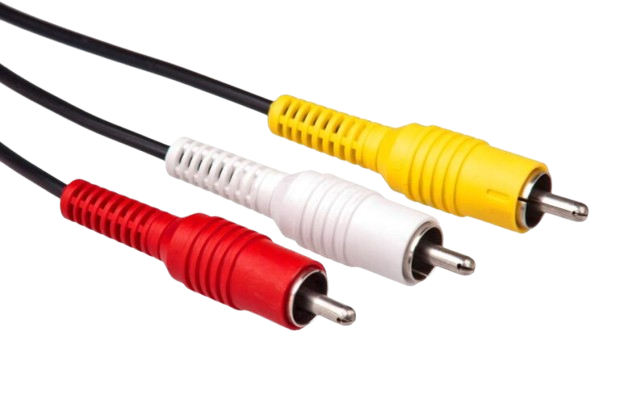

        • Conector RCA: común en mundo auiovisuales y en conexiones de vídeo no profesional, como de audio normal.

  3. SISTEMAS DE FIBRA ÓPTICA

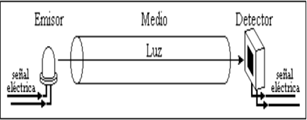

    Los datos se transmiten por medio de pulsos de luz. Cada circuito de fibra óptica consta de dos cables: uno para transmitir y otro para recibir. Se necesita:

    • Fuente de luz: led o láser.
    • Medio de transmisión: fibra de vidrio o plástica muy delgado.
    • Detector: genere pulso eléctrico cuando la luz incide en él.

    • Ventajas de la fibra óptica:
      • Inmunes a interferencias EMI.
      • Gran ancho de banda.
      • Grandes distancias sin repetidores.
      • Seguridad ante intrusiones de escucha.
      • Integridad de datos.
    • Desventajas de la fibra óptica:
      • Gran coste (no por el cable, sino por su montaje).
      • No se puede doblar mucho, ya que parte.

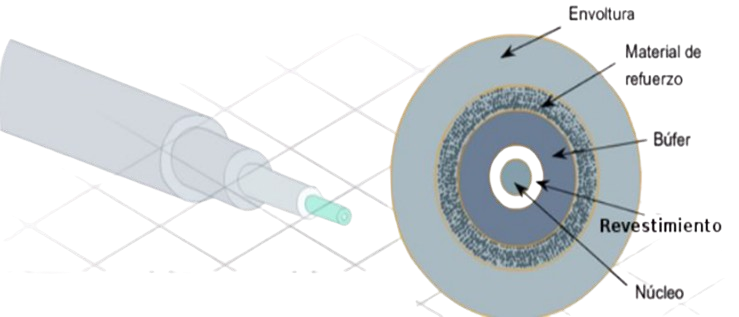

    1. PARTES DE LA FIBRA ÓPTICA


      • Núcleo: elemento que transmite la luz en el centro del cable, y está hecho de vidrio o plástico. La luz se transmite a través de pulsos.
      • Revestimiento: es el que refleja la luz del núcleo, así la luz permanece dentro del núcleo mientras viaja por la fibra.
      • Búfer: ayuda a proteger el núcleo y el revestimiento contra algún daño.
      • Material de refuerzo: evita que el cable se estire.

    2. TIPOS DE FIBRA ÓPTICA

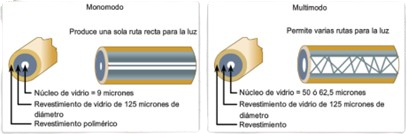

      • Multimodo: más barato y más utilizado. Menores distancias y más lento. Mayor dispersión y más pérdida de señal. Fuente de luz: pulsos LED.
      • Monomodo: más costoso. Mayores distancias y más rápido. Menor dispersión y menos pérdida de señal. Fuente de luz: láser.

    3. TIPOS DE CONECTORES DE FIBRA

      • Conector SC: conexión directa. Usado para redes Ethernet Gigabit.
      • Conector SC: conexión directa. Usado para redes Ethernet Gigabit.
      • Conector FC: primer conector usado con virola de cerámica. A diferencia de los otros usa accesorio de acero.

INTRODUCCIÓN A LOS MEDIOS INALÁMBRICOS

Medios no guiados con señales o ondas electromagnéticas para transportar información. Según la frecuencia tendrá diferentes velocidades.

Dos configuraciones para emisión y recepción:

  • Direccional: haz emitido una dirección con emisor y receptor alineados. Frecuencias altas como Infrarrojos.
  • Onmidirecional: energía dispersada en todas las direcciones. Baja frecuencia como Wifi.

Ordenados de baja a alta frecuencia:

  • Onda de radio (Wifi y Bluetooh): bandas más utilizadas de 2,4 Ghz y 5 Ghz.
  • Microondas
  • Microondas
  • Láser

  1. VENTAJAS E INCONVENIENTES

    • VENTAJAS

      • Mayor movilidad de usuarios y dispositivos: usuarios pueden desplazarse por la zona de cobertura con los dispositivos inalámbricos.
      • Más barato, ya que necesita pocos cables o ninguno.
      • Más rápido en su instalación. No hay que instalar cables o rosetas.

    • INCONVENIENTES:

      • Interferencias electromagnéticas y a otras redes WLAN. Las frecuencias próximas a la nuestra afecta negativamente al rendimiento.
      • Más dispositivos menos rendimiento.
      • Velocidades inferiores.
      • Mayores requerimientos de seguridad. Como no se puede acceder fisicamente necesita mayor seguridad.

  2. CLASIFICACIÓN

    • WPAN: redes inalámbricas de ámbito personal. Interconectan dispositivos cerca del usuario (pocos metros). Ejemplos: bluetooth e infrarrojos.
    • WLAN: redes inalámbricas de ámbito local. Interconectan dispositivos en un local, piso, planta, edificio o planta. Ejemplo: Wifi.
    • WMAN: redes inalámbricas de ámbito metropolitano. Interconectan redes en un pueblo o ciudad. Ejemplo: WiMax.
    • WWAN: redes inalámbricas de ámbito extenso. Interconectan redes de un país o países. Ejemplos: 3G, 4G, 5G.

  3. ESTÁNDARES DE CONEXIÓN

    1. Infrarrojos

      • Energía relativamente baja.
      • No puede atravesar paredes ni obstáculos.
      • Conexión uno a uno.
    2. Bluetooth

      • Transmisión de datos por radiofrecuencia.
      • Transmisión muy pequeña y baja velocidad.
      • Usa la banda de 2,4 GHz.
      • Última versión: 5.1.
    3. Satélites artificiales

      • Antena parabólica realiza la conexión entre ordenador o red al satélite.
      • VSAT: tecnología basada en la utilización de satélites geoestacionarios a 36000 Km.
      • Transpondedores: unidades de recepción y transmisión.
      • Mayores velocidades ya que no hay obstáculos en la atmósfera.
    4. WIFI (IEEE 802.11)

      • Utiliza ondas de radio.
      • Marca de Wi-Fi Alliance, que adopta, prueba y certifica que se cumple estándar 802.11.
      • Usa las frecuencias de 2,4 GHz, 5 GHz y 6 GHz.
      • Mayor movilidad y no es necesario cableado.
      • WIFI 6 mejora consumo energético y puede conectar más dispositivos.
      • Última versión comercial en uso: WIFI 6e
      • Todas las versiones de WIFI son compatibles entre sí.
      • La distancia entre punto de acceso y estación inalámbrica depende de los objetos que hay entre ellos. Se puede repetir la señal con repetidores para tener más alcance.
      • Distancia máxima no suele ser más de 100 metros.
